玻纤土工格栅

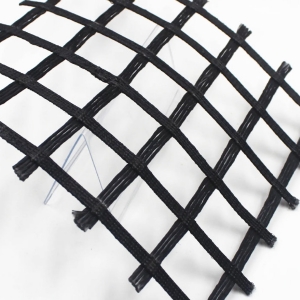

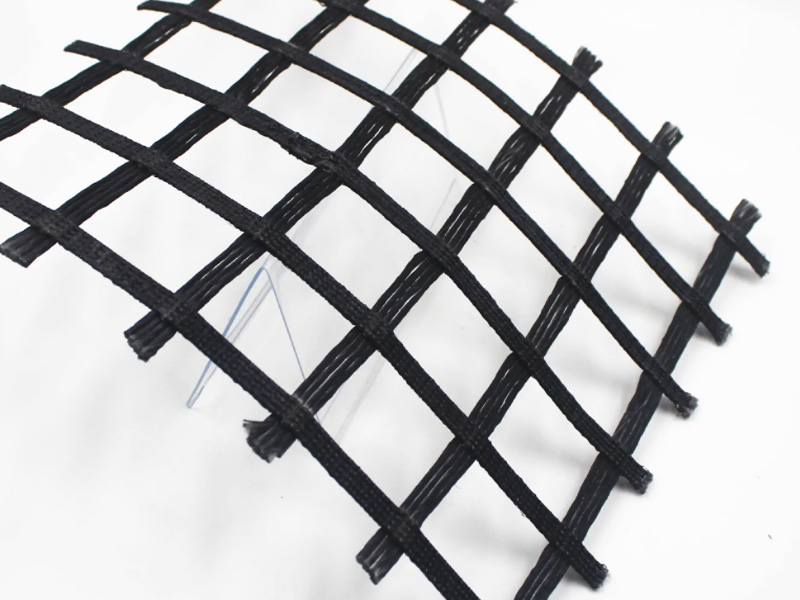

玻璃纤维土工格栅以玻璃纤维无碱无捻粗纱为主要原料，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维和提高整体使用性能，经过特殊的涂复处理工艺而形成新型优良的土工基材。

产品简介

玻璃纤维的主要成份是：氧化硅、是无机材料，其理化性能稳定，并具有强度大、模量高，很高的耐磨性和优异的耐寒性，无长期蠕变；热稳定性好；网状结构使集料嵌锁和限制；提高沥青混合料的承重能力。因表面涂有特殊的改性沥青使其具有两重的复合性能，既有玻璃纤维的优异性又有与沥青混合料的相容性，较大地提高了土工格栅的耐磨性及抗剪切能力。

特性

（1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于百分之三。

（2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。

（3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。

（4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。

（5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。

（6）集料嵌锁和限制——由于玻纤土工格栅是网状结构，沥青混凝土中的集料可以贯穿其中，这样就形成了机械嵌锁。这种限制阻碍了集料的运动，使沥青混合料在受荷载的情况下能够达到更好的压实状态，更高的承重能力，更好的荷载传递性能及较小的变形。

应用指南

1.在与未增强的沥青层厚度相同的情况下，使用该材料增强的公路的疲劳寿命的延长系数是4-7年。

2.在整个沥青混凝土公路是建在相当薄弱的下层基础上时，用一层土工格栅能节约50-100mm厚的高质量沥青混凝土。

3.能有效地控制、延缓及阻止由低温引起的开裂及由基础层裂缝引起的反射裂缝的发生。有效地用玻璃纤维土工格栅增强材料增强沥青混凝土的较小厚度是40mm，土工格栅应放在该层沥青混凝土的底部。

4.使用玻璃纤维土工格栅增加的沥青路面可减少车辙百分之五十以上。

5.在维修系统中在原有严重开裂的沥青混凝土路面中铺沥青混凝土层。在刚性混凝土路面加铺沥青混凝土层：在半刚性基础层上面加铺沥青混凝土层。以上三种路面加铺层采用玻璃纤维土工格栅增强沥青混凝土，可有效阻止及延缓反射裂缝的产生，快速地吸收和扩散由重力所引起的应力、降低工程造价，延长用寿命，降低维护费用。

6.40mm厚玻璃纤维土工格栅增强沥青混凝土面层的强度相当于不用玻璃纤维土工格栅增强沥青混凝土面层100mm-175mm（4-7英寸）厚的强度。

施工工艺

（1）首先放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

（3）铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

（4）一层土工格栅铺好后，开始填设二层0.2m厚的中（粗）砂，方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把一层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。

（5）二层土工格栅施工方法同一层方法一样，再填筑0.3m的中（粗）砂，填筑方法同一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。

（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。

（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。

（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留百分之一点五的沉落量。

技术规程

在由交通部颁发的《公路合成材料应用》中指出，应对路面防裂首推玻纤土工格栅，可减少或延缓裂纹反射的数量，减少沥青路面的车辙，可提高半刚性基层的耐疲劳寿命。

1.旧沥青砼路面严重开裂，加筋增强新沥青面层，防治病害。

2.水泥砼路面改建复合式路面，制约板块收缩等引起反射裂缝。

3.道路拓改工程，防治新老结合部及不均匀沉降下而造成裂纹。

4.软土基加筋处理，利于软土析水固结，有效制约沉降，均匀应力分布，增强路基整体强度。

5.新建道路半刚性基层产生收缩裂缝，加筋增强防止基层裂缝反射而引起路面裂缝。

工程作用

1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

2、能有效的提高加筋承载面的嵌锁、咬合作用、较大程度的增强地基的承载力、有效的约束土体的侧向位移，增强地基稳固性能。

3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。

5、能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤

应用领域

1.、适用于各种公路、铁路、机场的路基增强路面增强。 2、适用于大型停车场和码头货场等承载的地基增强。

3、适用铁路、公路的边坡防护。

4、适用的涵洞增强。

5、适用于单向拉伸土工格栅增强后的土坡的二次增强，进一步增强土坡，防止水土流失。

6、矿山、坑道加固。

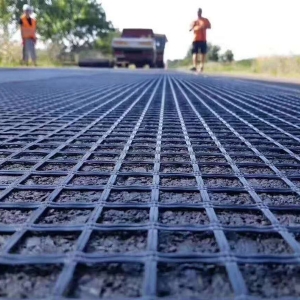

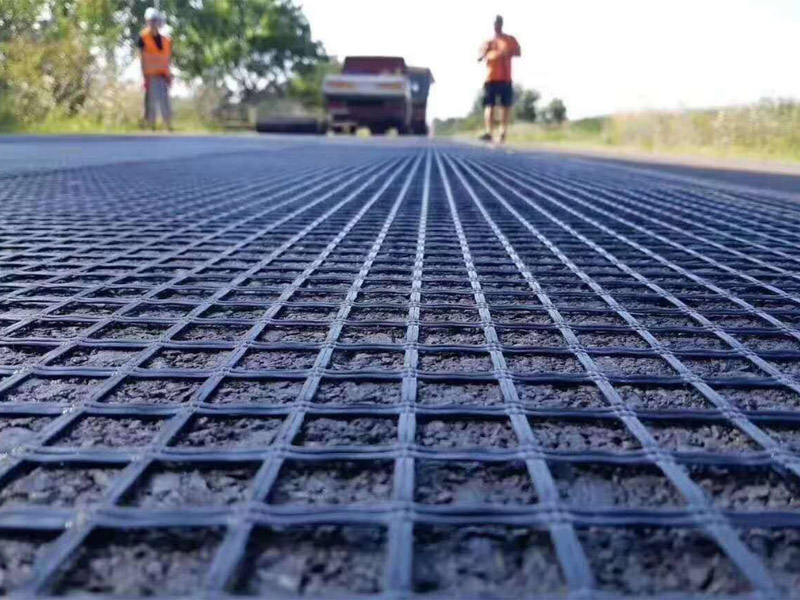

玻纤土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可（如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺二段，依次类推，操作要求同前。
